Jak správně vybrat a nainstalovat nopovou folii na zateplené fasádě v oblasti soklu a suterénu?

Každý z vás, kdo staví nebo opravuje dům, se potkal ve spojení s tématem hydroizolace spodní stavby nebo hydroizolace soklu s produktem nopová folie, lidově “nopovkou”.

Obrázek 1 pro článek Jak správně vybrat a nainstalovat nopovou folii na zateplené fasádě v oblasti soklu a suterénu?

Co se v článku dozvíte?

  • Co je to NOPOVÁ FOLIE, “nopovka”?
  • Kde je na stavbě vhodné nopovou folii použít?
  • Jaké máme druhy nopových folií, které jsou vhodné pro soklové a suterénní zdivo?
  • Jak správně instalovat, připevnit a ukončit nopovou folii při vertikální montáži?
  • Doporučená skladba a postup montáže na zateplené suterénní zdivo.
  • Designové a funkční hliníkové ukončovací a lemovací lišty pro nopové folie?
  • Špatný postup montáže a nejčastější chyby na zateplené suterénní zdivo.
  • Jak nemá montáž nopové folie dopadnout?

Co je to NOPOVÁ FOLIE, “nopovka”?

Jedná se o odolnou, pevnou nejčastěji černou ohebnou folii vyrobenou z vysoce hustotního polyethylénu (HDPE). Nopové folie mají dlouhou životnost a jsou pevné v tlaku i tahu. Nopová folie je profilovaná s četnými výstupky “tzv. NOPY”. Nopy mají nejčastěji výšku 8-10mm a umožňují mezi stěnou a nopovou folií proudění vzduchu, kde tento prostor také odvětrávají.

Nopová folie je velmi oblíbená, často používaná a na stavbě plní nejčastěji tyto funkce:
  • vytváří separaci mezi jednotlivými stavebními materiály, které nemohou přijít do vzájemného kontaktu
  • plní ochrannou funkci hydroizolace nebo zateplení suterénní soklové oblasti stavby, která je skryta pod terénem
  • pojistná hydroizolace
  • odvětrávání a vysušování
  • drenážní
  • dilatace mezi dvěma konstrukcemi stavby
  • doplňková vrstva izolace proti radonu
  • nepropouští UV záření

Kde je na stavbě vhodné nopovou folii použít?

S nopovými foliemi se setkáme při vysoušení a izolování vlhkého zdiva. Nopovky zajišťují proudění vzduchu, který odvádí nežádoucí vodu a vlhkost pryč od stavební konstrukce.

Nejčastěji nopová folie nachází své uplatnění na těchto konstrukcích stavby:
  • svislé venkovní suterénní stěny pod terénem
  • soklové oblasti stavby
  • podlahy, základové desky
  • ploché střechy
  • terasy a balkony

Jaké máme druhy nopových folií, které jsou vhodné pro soklové a suterénní zdivo?

Při zateplování fasády soklových a suterénních vnějších stěn se nejčastěji používá černá nopová folie s plošnou gramáží 400 g/m2 a 500 g/m2. Tyto nopové folie se dodávají v navinutých rolích o délce 10 m a nejčastěji 20 m, výška role (pásu nopové folie) je 0,5m, 1m, 1,5m a 2m.

Nopová folie s gramáží 400g/m2 je nejčastěji používanou a oblíbenou variantou stavebníků. Pokud požadujete pevnější a únosnější nopovou folii, doporučujeme v gramáži 500g/m2. Výstupky z nopové folie tzv. NOPY mají nejčastěji tvar kuželu s plochou hranou nebo ve tvaru hvězdičky s výškou nopu 8-10mm.

Nopová folie

Jak správně instalovat, připevnit a ukončit nopovou folii při vertikální montáži?

Nejčastější chyba při vertikální montáži nopové folie je její instalace se špatně otočenými nopy od stavební konstrukce. Základní předpoklad správné montáže nopové folie je mít otočené nopy k stavební konstrukci, kterou chceme folií opatřit. Jak jsem psal výše, nopy otočené ke konstrukci zajistí proudění a odvětrání vlhkosti mezi folií a stavební konstrukcí a také separaci mezi zásypem nebo dalšími vrstvami (kamenivo, zemina, další vrstvy tepelné izolace, apod…).

Správná montáž nopové folie není jen o aplikaci folie na zateplenou nebo nezateplenou stěnu, ale také o správné skladbě jednotlivých vrstev materiálů, které zajistí, že použitá nopová folie bude plnit svou funkci.

Na obrázku níže je uvedena správná skladba jednotlivých vrstev materiálů, které souvisejí se správnou montáží nopové folie na zatepleném zdivu.

Správná instalace nopové folie



Doporučená skladba a postup montáže na zateplené suterénní zdivo:

  • svislá hydroizolace (asfaltová lepenka, tekutá stěrková hydroizolace)
  • nalepená tepelná izolace (nejčastěji soklové EPS desky, perimetrické desky, XPS desky, které se lepí speciální PU pěnou). POZOR - TEPELNOU IZOLACI NEKOTVIT TALÍŘOVÝMI HMOŽDINKAMI POD TERÉNEM !!!
  • doporučujeme na tepelný izolant provést armovací vrstvu (tkanina, stěrkový tmel)
  • aplikace nopové folie 400g/m2 nebo 500g/m2. Nopová folie se vždy aplikuje (roztahuje kolem domu) na výšku suterénního zdiva a to v jednom vodorovném pásu podél stavby. Pro uchycení folie na svislé stěně se používají speciální plastové vruty, které dostatečně folii do zateplení zafixují, tak aby se nevlnila a nesjížděla

Vrut k uchycení nopové fólie do izolace

  • případné spoje nopové folie doporučujeme dostatečně přeložit 100-200mm a slepit butyl-kaučukovou páskou nebo vhodným PU pružným tmelem
  • ochranná geotextilie, která zajistí ochranu nopové folie a separaci mezi zásypem a zeminou
  • doporučujeme na spodní části nopové folie položit drenážní trubku do jemného drceného kameniva. Drenáž zajistí odvod povrchové vsáklé vody pryč od domu
  • zasypávání nopové folie kamenivem a následně zeminou provádějte postupně a po malých vrstvách

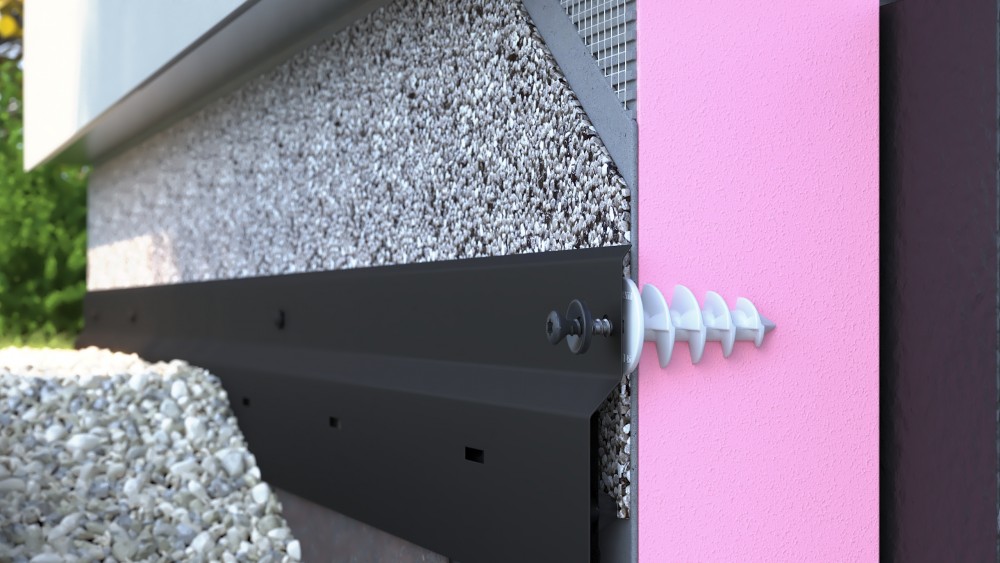

  • montáž ukončovací ochranné Plastové nebo Hliníkové lemovací lišty na speciální hmoždinku do tepelné izolace s vrutem a podložkou

Designové a funkční hliníkové ukončovací a lemovací lišty pro nopové folie?

Aby mezi nopovou folií a stěnou docházelo k odvětrání vodních par a výměně vzduchu, je nezbytné folii ukončit v nebo nad úrovní terénu lemovací ukončovací lištou. Lišta zabrání zanesení nečistot mezi folii a stěnu.

Nejčastěji používané lemovací lišty jsou vyrobeny z PVC a mají černou barvu, jejich rozměr je výška 70mm, délka 2m. Tyto lišty plní svůj účel pouze pokud nejsou trvale vystaveny slunečnímu záření. Doporučují se montovat v úrovni okapového chodníku a dlažby. Zde bohužel nedochází k dostatečnému provětrání a lišty mají omezenou životnost a jako plast se kroutí.

PVC Ukončovací lišta pro nopové fólie 8 mm, 2 m - ČERNÁ:

PVC Ukončovací lišta pro nopové fólie 8 mm, 2 m - ČERNÁ



Ideálním řešením zakončení a lemování nopové folie v úrovni terénu jsou hliníkové lemovací ukončovací lišty.

Hlavní výhody a přednosti hliníkových ukončovacích lišt:
  • nerezaví
  • mají dlouhou životnost
  • neohýbají se, nepraskají a nedeformují
  • snadno se montují do zdiva nebo do zateplení pomocí speciálních vrutů a šroubů s podložkou v barvě plechu Al lišty
  • vyrábí se ve více odstínech (bílá, šedá, černá, antracit, hnědá) a lze je designově ladit k barvě parapetů, střechy, svodům nebo barvě omítky
  • mají ventilační otvory
  • jsou hezkým prvkem na fasádě

ZOFI LNF Ukončovací AL lišta pro nopové fólie 70mm, 2m ANTRACIT RAL 7016:

Ukončovací hliníková lišta nopové folie



Špatný postup montáže a nejčastější chyby na zateplené suterénní zdivo:

  • špatně otočená nopová folie s nopem od stěny
  • nezastěrkovaný izolant (zde po zasypání nopové folie zeminou dochází jejím tlakem na folii k zatlačení nopů do tepelného izolantu a tím se zamezí odvětrávací funkce folii
  • nepoužití ochranné geotextilie (při zasypávání folie kamenivem a zeminou se může ostrým kamenivem nopová folie protrhnout)
  • nepoužití ochranné ukončovací lišty a zanesení folie z vrchní části
  • nedostatečné přeložení nebo slepení spojů jednotlivých pásů folie
  • dlouhodobé vystavení slunečnímu UV záření snižuje životnost a funkčnost nopové folie
  • kotvení nopové folie hřebíky do tepelné izolace

Jak nemá montáž nopové folie dopadnout?

ŠPATNÁ MONTÁŽ NOPOVÉ FOLIE NA ZATEPLENÍ

ŠPATNÁ MONTÁŽ NOPOVÉ FOLIE NA ZATEPLENÍ

ŠPATNÁ MONTÁŽ NOPOVÉ FOLIE NA ZATEPLENÍ

ŠPATNÁ MONTÁŽ NOPOVÉ FOLIE NA ZATEPLENÍ

ŠPATNÁ MONTÁŽ NOPOVÉ FOLIE NA ZATEPLENÍ



Je důležité dodržovat správný postup montáže, aby byla nopová folie na fasádě co nejefektivnější a funkční v ochraně proti vlhkosti a vodě. Pokud si nejste jisti, jak správně instalovat nopovou folii na fasádu, věříme, že vám tento článek pomůže.

Všechny materiály, komponenty a lišty nutné pro montáž nopové folie nakoupíte za skvělé ceny s rychlým dodáním na vaši stavbu v našem eshopu. Rádi vám zboží dodáme.

Autor článku:

Roman Studený Vedoucí stavebního střediska
Roman Studený
Vedoucí stavebního střediska
